组串式变流器

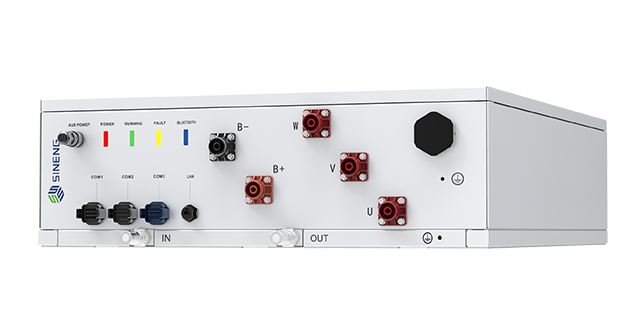

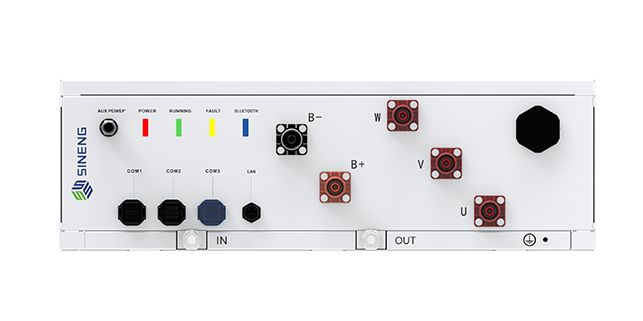

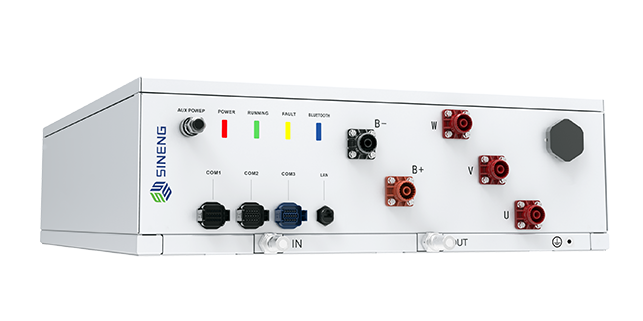

EH-0430-HA-M

EH400系列组串式储能变流器

产品单页
  • 430-2.png
  • 430-3.png
  • 430-4.png
  • 430-2.png
  • 430-3.png
  • 430-4.png

  • 产品特点

  • 直流侧参数

  • 交流侧参数（并网）

  • 交流侧参数（离网）

  • 系统特性

  • 机械参数

  • 产品特点

  • 直流侧参数

  • 交流侧参数（并网）

  • 交流侧参数（离网）

  • 系统特性

  • 机械参数

联系我们
产品特点

  • 三电平拓扑，最高99%转换效率，电能质量更优

  • 支持恒功率、恒流、恒压控制，具备一次调频、VSG、黑启动等功能

  • 集成簇级电池管理功能，电池可用率高

  • 支持IEC61850协议，具备ms级响应能力

  • 智能多级风机调速，宽温运行能力，50℃不降额

  • IP66防护等级，户外可垂直安装和水平安装

直流侧参数
型号
EH-0430-HA-M
最大直流电压
1500V
最大直流电流
483A
电池组电压范围1000V~1500V
可接入电池组数量
1
交流侧参数（并网）
型号
EH-0430-HA-M
额定输出功率430kVA
额定交流电压690V, 3W+PE
电网电压范围586.5V-759V (可设置)
最大交流电流
396A@30℃
额定电网频率50Hz/60Hz
交流总谐波畸变率<3%（额定功率）
功率因数可调范围-1~+1
交流侧参数（离网）
型号
EH-0430-HA-M
额定交流电压
690V, 3W+PE
额定效率

50Hz/60Hz

电压总谐波畸变率
<3%（线性负载）
直流电压分量
<0.5%Un（线性平衡负载）
不平衡负载能力100%
系统特性
型号
EH-0430-HA-M
隔离方式
非隔离性（变压器外置）
系统最大效率

99%

防护等级
IP66
工作环境温度
-40°C~+60℃ (>5℃降额)
允许湿度范围0~100% (无凝露)
最高运行海拔高度5000m (>4000m降额)
冷却方式液冷
通讯接口RS485/CAN/Ethernet
人机接口蓝牙+APP
机械参数
型号
EH-0430-HA-M
外形尺寸(长*宽*高)860x740x235mm
重量

140kg
