组串式变流器

EH-6250-HA-MR-10~35

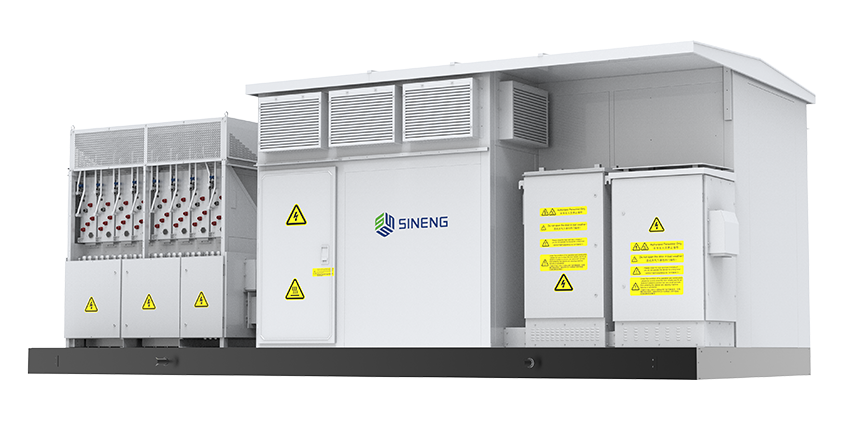

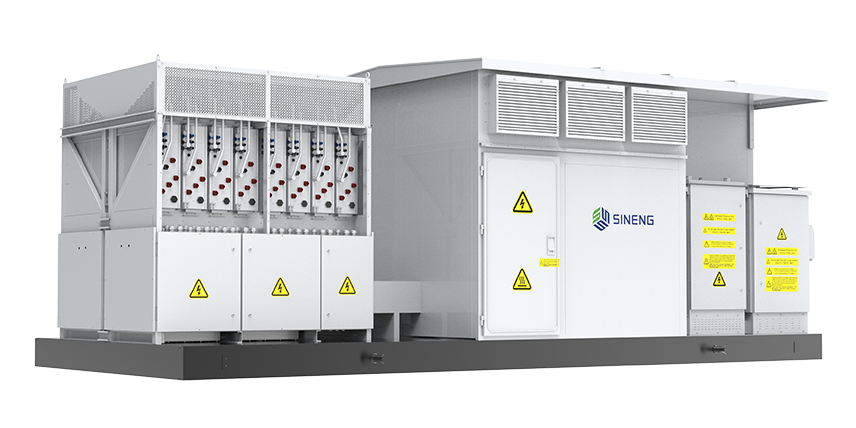

EH400系列组串式变流升压一体机

产品单页
  • 222.png
  • 333.png
  • 444.png
  • 222.png
  • 333.png
  • 444.png

  • 产品特点

  • 直流侧参数

  • 交流侧参数（并网）

  • 交流侧参数（离网）

  • 系统特性

  • 机械参数

  • 产品特点

  • 直流侧参数

  • 交流侧参数（并网）

  • 交流侧参数（离网）

  • 系统特性

  • 机械参数

联系我们
产品特点

  • 三电平拓扑，最高99%转换效率，电能质量更优

  • 支持恒功率、恒流、恒压控制，具备一次调频、VSG、黑启动等功能

  • 集成簇级电池管理功能，电池可用率高

  • 支持IEC61850协议，具备ms级响应能力

  • 智能多级风机调速，宽温运行能力，50℃不降额

  • IP66防护等级，户外可垂直安装和水平安装

直流侧参数
型号
EH-6250-HA-MR-10~35
最大直流电压
1500V
最大直流电流483A*16
电池组电压范围1000~1500V
可接入电池组数量8/16
交流侧参数（并网）
型号
EH-6250-HA-MR-10~35
额定输出功率
6250kVA
额定交流电压10-35kV
额定电网频率
50Hz/60Hz
交流总谐波畸变率<3%（额定功率）
功率因数可调范围
-1~+1
交流侧参数（离网）
型号
EH-6250-HA-MR-10~35
额定交流电压
10-35kV
额定功率50Hz/60Hz
电压总谐波畸变率<3%（额定功率）
直流电压分量<0.5%Un (线性平衡负载)
不平衡负载能力100%


系统特性
型号
EH-6250-HA-MR-10~35
隔离方式
干式/油浸式变压器
系统最大效率98%
防护等级IP66 (变流器) / IP54 (其他)
工作环境温度-40℃~+60℃ (>50℃降额)
允许湿度范围
0~100% (无凝露)
最高运行海报高度

5000m (>4000m降额)

冷却方式液冷 (变流器)
通讯方式RS485/CAN/Ethernet
人机接口蓝牙+APP


机械参数
型号
EH-6250-HA-MR-10~35
外形尺寸（长*宽*高）
7700×3200×3050mm（干变）
重量
30000kg
