有源电力滤波器(APF)

FPU系列有源电力滤波器

产品单页

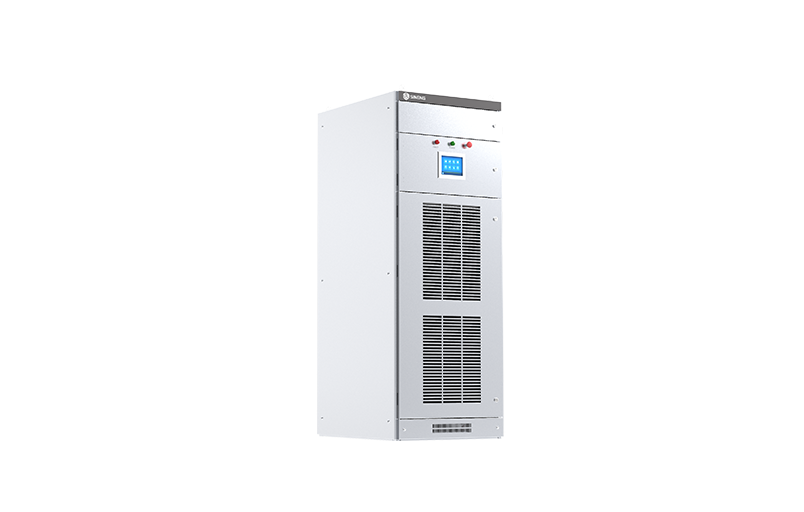

  • 01_0000s_0002_整柜式.13.png

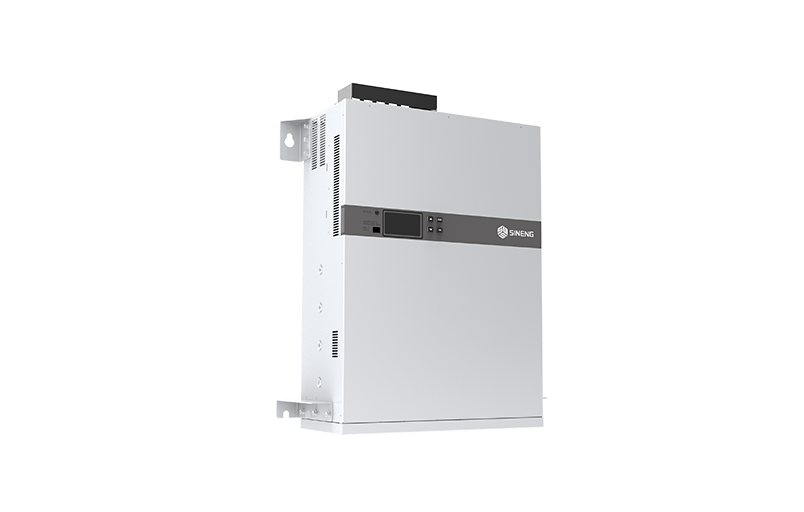

  • 01_0000s_0007_SPU-(030-100)-400-4LHA-(2).png

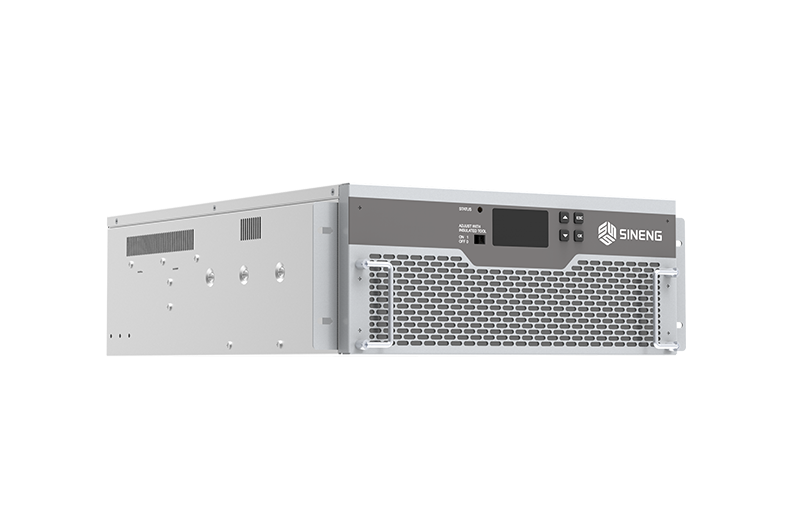

  • 01_0003s_0001_FPU-(030-150)-400-4LMA-(3).png
  • 01_0000s_0002_整柜式.13.png
  • 01_0000s_0007_SPU-(030-100)-400-4LHA-(2).png
  • 01_0003s_0001_FPU-(030-150)-400-4LMA-(3).png

  • 产品特点

  • 电源参数

  • 性能指标

  • 通讯监控能力

  • 机械特性

  • 环境要求

  • 相关资质

  • 产品特点

  • 电源参数

  • 性能指标

  • 通讯监控能力

  • 机械特性

  • 环境要求

  • 相关资质

联系我们
产品特点
  • 卓越的.svg

    卓越的滤波性能

    · 同时滤除2~50次谐波
    · 奇偶次全面治理
    · 任意单次谐波比例设定

  • 灵活的.svg

    灵活的应用方案

    · 模块化设计，轻巧壁挂式，定制插拔式
    · 多种容量模块任意组合，最大可以并联10个模块
    · CT可灵活安装于电源侧或负载侧

  • 核心器件.svg

    核心器件高端品质

    · 进口IGBT，先进三电平技术
    · 美国TI公司高端工业控制芯片（28377），双核32位 CPU+2CLA，主频200MHz

  • 完美的设备.svg

    完善的设备和系统保护

    · 谐振保护
    · 设备外部电气故障保护
    · 设备内部故障保护，过流保护、IGBT过热保护等
    · 工作环境超限自动降容

  • 功能全面.svg

    功能全面

    · 多种补偿模式，谐波治理、无功补偿、不平衡电流补偿按需分配
    · 全范围无级补偿无功功率
    · 完善的三相不平衡补偿策略，实现有功/无功/分相不平衡补偿

  • 人性化.svg

    人性化交互体验

    · 通过图形化显示界面， 用户可清晰了解补偿前后系统波形图、谐波频谱图、THDi、THDu、电流有效值、功率因数等系统的电能质量改善情况

电源参数
型号
30A
50A
75A
100A
125A
150A
整柜式
电网电压
280V/400V/480V/690V(-40%,+20%)
额定频率
50/60±10％Hz
线制
三相三线、三相四线
电路拓扑
三电平
性能指标
型号
30A
50A
75A
100A
125A
150A
整柜式
额定电流
30A
50A
75A
100A
125A
150A
0~750A
补偿模式
实现谐波、无功、不平衡补偿任意组合
谐波补偿能力
2~50次谐波补偿，消除全部或选定次数的谐波
谐波次数设定
可对每次谐波进行单独设定
谐波补偿效率
大于97%
无功补偿
容性感性全范围无功补偿
三相不平衡补偿
具备
全响应时间
≤5ms
整机效率
＞97%
并机运行能力
单个控制器最大支持10个模块并机，支持多控制器并机使用
CT参数
一次侧电流100～10000A，二次电流5A（1A可选）
CT位置
负载侧或电源侧
保护方式
电网过欠压、电网过欠频、输入电压反序、过流、过热、过载自动限流保护、母线短路、谐振保护
冷却方式
智能风冷，根据散热条件及负荷自动调整风量
噪音
≤65dB
通讯监控能力
型号
30A
50A
75A
100A
125A
150A
整柜式
通讯协议
Modbus协议
通讯接口
RS485（以太网通讯接口可选）
监控模块
2.8寸液晶屏
8寸液晶触摸屏
监控组件
显示内容
电压、电流、频率、功率因数等实时运行信息，波形曲线、参数设置，记录查询等
机械特性
型号
30A
50A
75A
100A
125A
150A
整柜式
IP等级
IP20（其他可定制）
尺寸
详见产品机械特性说明
具体参考
重量
详见产品机械特性说明
柜体容量
颜色
RAL7035
环境要求
型号
30A
50A
75A
100A
125A
150A
整柜式
运行温度
-25℃~+50℃，高于40℃需降额运行
相对湿度
5%~95%，无凝霜
满载运行海拔高度
2000m，超过需降额运行
相关资质
型号
30A
50A
75A
100A
125A
150A
整柜式
资质认证
CQC认证证书、型式试验报告
