集中式变流器

EH-3450/4000-HA-UD-01-10~35

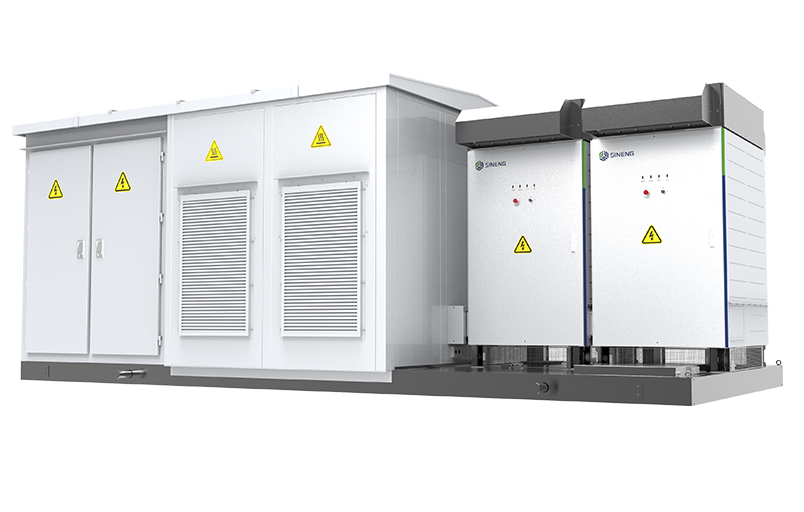

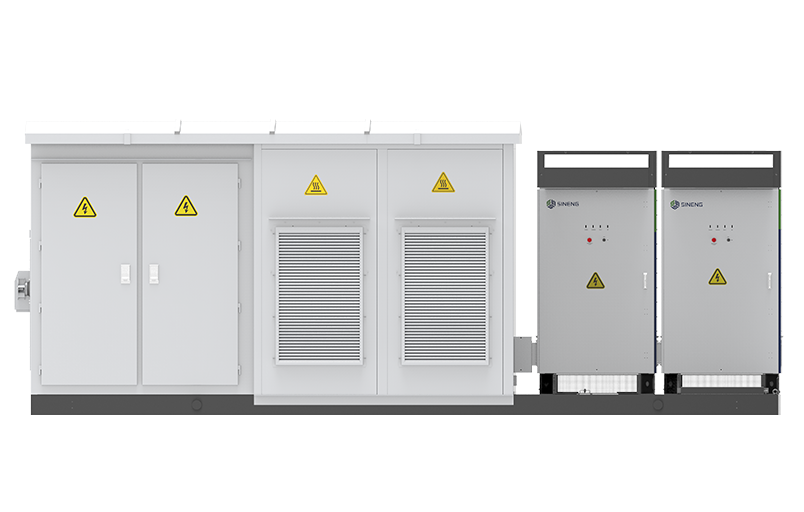

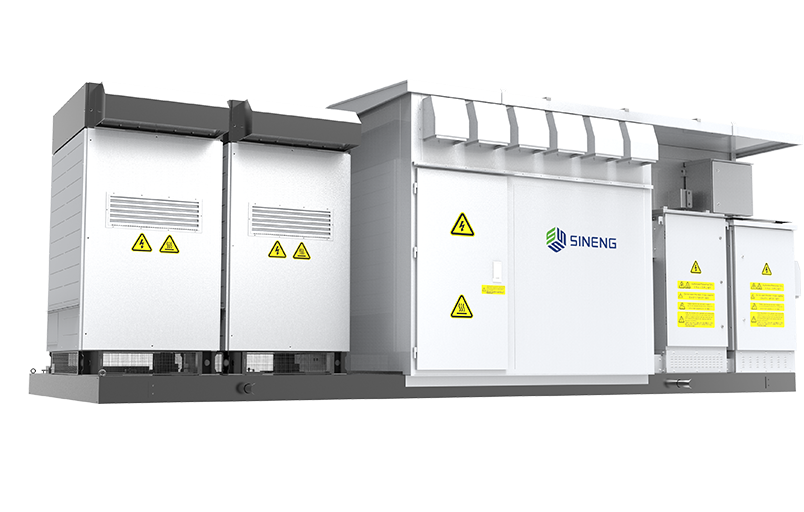

EH系列1500V集中式变流升压一体机

产品单页
  • EH3450-4000.png
  • EH3450-4000-2.png
  • EH3450-4000-1.png
  • EH3450-4000.png
  • EH3450-4000-2.png
  • EH3450-4000-1.png

  • 产品特点

  • 直流侧参数

  • 交流侧参数（并网）

  • 系统特性

  • 机械参数

  • 产品特点

  • 直流侧参数

  • 交流侧参数（并网）

  • 系统特性

  • 机械参数

联系我们
产品特点

  • 三电平拓扑，一体机最大转换效率98%

  • 集成度高，占地小，便于运输、安装、减少现场施工成本

  • 支持两组电池接入，可进行独立充放电管理，对电池更友好

  • 具备PQ、VF、SVG、VSG等功能，支持高/低压穿越

  • 完善的电气五防及软硬件保护，系统安全性高

  • 快速功率调度、离网运行和“黑启动”，电网适应能力强

直流侧参数
型号
EH-3450-HA-UD-01-10~35
EH-4000-HA-UD-01-10~35
最大直流电压
1500V
1500V
最大直流电流
3872A
4490A
电池组电压范围
1000～1500V
1000～1500V
可接入电池组数量
2
2
交流侧参数（并网）
型号
EH-3450-HA-UD-01-10~35
EH-4000-HA-UD-01-10~35
额定交流功率3450kW
4000kW
额定电网电压
10～35kV
额定电网频率
50/60Hz
THD（额定功率）
<3%（额定功率）
功率因数可调范围
-1~+1
系统特性
型号
EH-3450-HA-UD-01-10~35
EH-4000-HA-UD-01-10~35
隔离方式
干式/油浸式变压器
系统最大效率
98%
防护等级
IP65(变流器)/IP54(其他)
工作环境温度
-40~+60°C(>45°C降额)
允许湿度范围0~100%（无凝露）
最高运行海拔高度5000m
冷却方式智能风冷（变流器）
通讯接口RS485/CAN/Ethernet
机械参数
型号
EH-3450-HA-UD-01-10~35
EH-4000-HA-UD-01-10~35
外形尺寸（长*宽*高）
7000×3000×2896mm（干变）/6058×2438×2896mm（油变）
重量
14500kg（干变）/15000kg（油变）
