静止无功发生器(SVG)

SPU系列静止无功发生器

产品单页

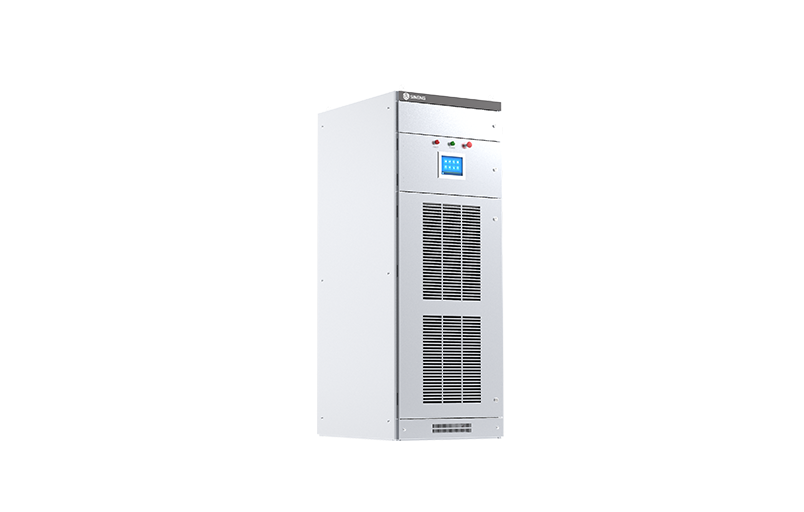

  • 01_0000s_0002_整柜式.13.png

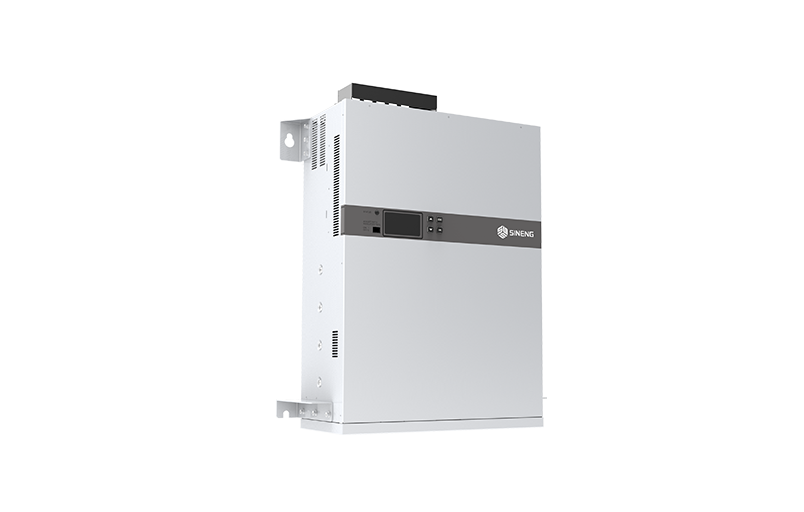

  • 01_0000s_0007_SPU-(030-100)-400-4LHA-(2).png

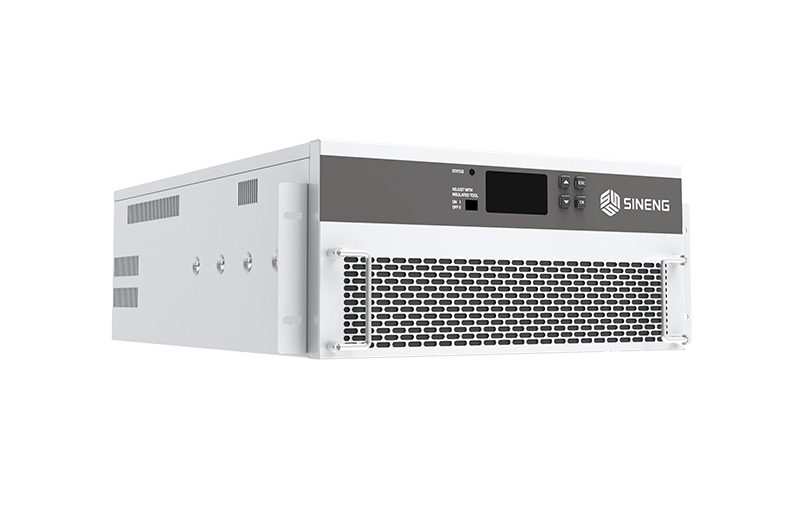

  • 01_0000s_0004_SPU-(030-200)-400-4LMA-(2).png
  • 01_0000s_0002_整柜式.13.png
  • 01_0000s_0007_SPU-(030-100)-400-4LHA-(2).png
  • 01_0000s_0004_SPU-(030-200)-400-4LMA-(2).png

  • 产品特点

  • 电源参数

  • 性能指标

  • 通讯监控能力

  • 机械特性

  • 环境要求

  • 相关资质

  • 产品特点

  • 电源参数

  • 性能指标

  • 通讯监控能力

  • 机械特性

  • 环境要求

  • 相关资质

联系我们
产品特点
  • 卓越的.svg

    卓越的无功补偿性能

    · 容性、感性负载-1~1补偿效果
    · 快速双向线性调节无功功率，有效避免过补、欠补
    · 0.99级无功补偿功能

  • 低次滤波.svg

    低次滤波，一步到位

    · 自带低次滤波功能
    · 有效滤除3次、5次、7次、11次、13次谐波

  • 丰富的.svg

    丰富的补偿模式

    · 目标功率因数
    · 无功功率跟踪
    · 稳定电压方式
    · 固定无功功率

  • 灵活配置.svg

    灵活配置，安全可靠

    · 最高支持24路控制输出，可自由配合传统无功补偿结合成混补装置
    · 模块自身损耗小，后期基本无需维护
    · 使用寿命长，MTBF大于10万小时

  • 核心器件.svg

    核心器件高端品质

    · 进口IGBT，先进三电平技术
    · 美国TI公司高端工业控制芯片（28377），双核 32位CPU+2CLA，主频200MHz

  • 人性化.svg

    人性化交互体验

    · 通过图形化显示界面， 用户可了解补偿前后系统波形图、有功功率、无功功率、视在功率、电流有效值、功率因数等系统的电能质量改善情况

电源参数
型号
30kvar
50kvar
75kvar
100kvar
200kvar
整柜式
电网电压
280V/400V/480V/690V(-40%,+20%)
额定频率
50/60±10％Hz
线制
三相三线、三相四线
电路拓扑
三电平
性能指标
型号
30kvar
50kvar
75kvar
100kvar
200kvar
整柜式
无功补偿容量
30kvar
50kvar
75kvar
100kvar
200kvar
0~800kvar
无功补偿范围
容性感性连续可调
无功补偿方式
目标功率因数；无功功率跟踪；稳定电压方式；固定无功功率
滤波能力
3次、5次、7次、11次、13次
三相不平衡补偿能力
具备三相不平衡补偿能力
全响应时间
谐波补偿≤20ms；无功补偿≤10ms
整机效率
＞97%
无源输出功能
最大支持24路无源输出，配合传统无功补偿组件和智能电容同步工作
并机运行能力
最大支持10个模块并机
保护方式
电网过欠压、电网过欠频、输入电压反序、过流、过热、过载自动限流保护、母线短路、谐振保护
冷却方式
智能风冷，根据散热条件及负荷自动调整风量
噪音
≤65dB
通讯监控能力
型号
30kvar
50kvar
75kvar
100kvar
200kvar
整柜式
通讯协议
Modbus协议
通讯接口
RS485（以太网通讯接口可选）
监控模块
8寸液晶触摸屏监控模块（可实现有源+无源统一控制）
显示内容
电压、电流、频率、功率因数等实时运行信息，波形曲线、参数设置，记录查询等
机械特性
型号
30kvar
50kvar
75kvar
100kvar
200kvar
整柜式
IP等级
IP20（其他可定制）
尺寸
详见产品机械特性说明
具体参考
重量
详见产品机械特性说明
柜体容量
颜色
RAL7035
环境要求
型号
30kvar
50kvar
75kvar
100kvar
200kvar
整柜式
运行温度
-25℃~+50℃，高于45℃需降额运行
相对湿度
5%~95%，无凝霜
满载运行海拔高度
2000m，超过需降额运行
相关资质
型号
30kvar
50kvar
75kvar
100kvar
200kvar
整柜式
资质认证
CQC认证证书、型式试验报告
