智能电能质量矫正装置

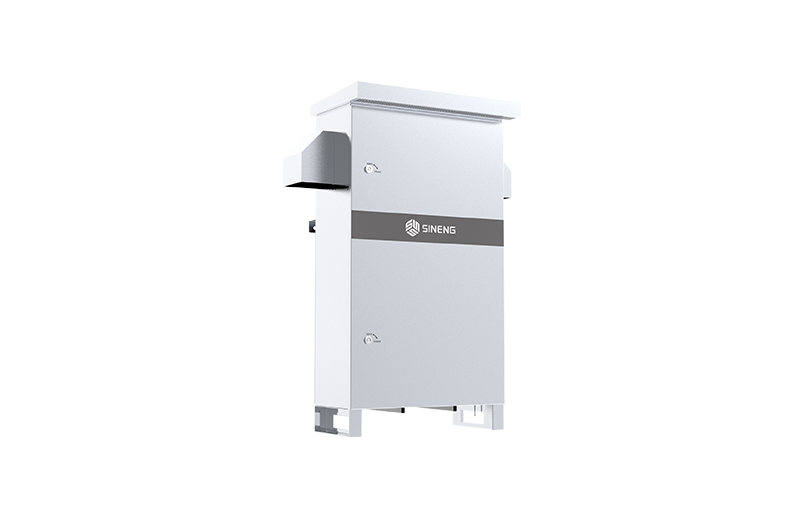

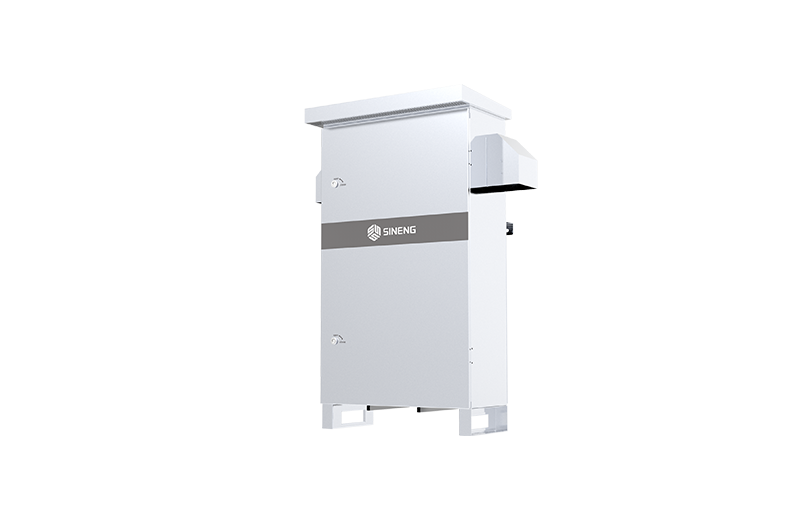

SPC系列智能电能质量矫正装置

产品单页
  • 01_0001s_0000_SPC-050-030-075.15.png
  • 01_0001s_0001_SPC-050-030-075.14.png
  • 01_0001s_0002_SPC-050-030-075.16.png
  • 01_0001s_0000_SPC-050-030-075.15.png
  • 01_0001s_0001_SPC-050-030-075.14.png
  • 01_0001s_0002_SPC-050-030-075.16.png

  • 产品特点

  • 电源参数

  • 性能指标

  • 通讯监控能力

  • 机械特性

  • 环境要求

  • 相关资质

  • 产品机械特性说明

  • 产品特点

  • 电源参数

  • 性能指标

  • 通讯监控能力

  • 机械特性

  • 环境要求

  • 相关资质

  • 产品机械特性说明

联系我们
产品特点
  • 功能全面.svg

    功能全面

    · 彻底解决三相不平衡困扰；
    · 改善配电网功率因数。

  • 高端品质.svg

    高端品质

    · 进口IGBT，先进三电平技术；
    · 美国TI顶级控制芯片。

  • 卓越性能.svg

    卓越性能

    · 不平衡度＜5%；
    · 智能双向快速无级调节无功功率；
    · 整机设备效率≥97%。

  • 用户友好.svg

    智能友好

    · 智能温度控制，智能调速风机；
    · 多种通讯方式可选，专业APP控制，操作更方便、快捷。

电源参数
型号
30kvar
50kvar
75kvar
100kvar
200kvar
电网电压
400V（-40%,+20%）
额定频率
50/60±10％Hz
线制
三相三线、三相四线
电路拓扑
三电平
性能指标
型号
30kvar
50kvar
75kvar
100kvar
200kvar
无功补偿容量
30kvar
50kvar
75kvar
100kvar
200kvar
无功补偿范围
容性感性连续可调
三相不平衡补偿能力
不平衡度＜5%
滤波能力
3次、5次、7次、11次、13次
响应时间≤10ms
整机效率＞97%
保护方式电网过欠压、电网过欠频、输入电压反序、过流、过热、过载自动限流保护、母线短路、谐振保护
冷却方式智能风冷，根据散热条件及负荷自动调整风量
噪音≤65dB
通讯监控能力
型号
30kvar
50kvar
75kvar
100kvar
200kvar
通讯协议
Modbus协议
通讯接口
RS485
监控模块
标配WiFi组件(通过APP进行控制)，可选配蓝牙组件/GPRS组件
显示内容
电压、电流、频率、功率因数等实时运行信息，波形曲线、参数设置，记录查询等
机械特性
型号
30kvar
50kvar
75kvar
100kvar
200kvar
IP等级
IP44（其他可定制）
颜色
RAL7035（其他颜色可定制）/不锈钢
环境要求
型号
30kvar
50kvar
75kvar
100kvar
200kvar
运行温度
-25℃~+50℃，高于45℃需降额运行
满载运行海拔高度
2000m，超过需降额运行
相关资质
型号
30kvar
50kvar
75kvar
100kvar
200kvar
资质认证
CQC认证证书、型式试验报告
产品机械特性说明
规格
型号
尺寸（W*H*D）/mm
重量（kg）
整柜30/50/75kvar
SPC-030/050/075-400-4L
650*1222*368
59/69/69
整柜100kvar
SPC-100-400-4L
690*1195*569
84
整柜200kvar
SPC-200-400-4L
557*1559*1204
160
